曳引驱动电梯八大系统之电气控制系统

新电梯中国网讯

曳引驱动电梯（以下简称电梯）是指提升绳靠主机的驱动轮绳槽的摩擦力驱动的电梯，对于我们乘坐的电梯，也就是曳引驱动乘客电梯，都属于这种电梯。
电气控制系统是对电梯的运行进行操作和控制。主要由控制柜、位置显示、操纵装置、平层装置等组成。
一、电气控制原理
我们日常乘坐电梯的运行都是由电气进行控制。比如乘客在厅门处进行呼梯，呼梯信息将被自动登记，在最合理的时间内到达乘客所处的位置。再比如，轿厢内的乘客到达目的楼层后，电梯将自动减速、停止，并以此打开轿门、厅门，供乘客出去。可以说，电气控制系统是电梯运行的指挥官，它将电梯状态、乘客状态等信息全部进行接收和处理，最终做出最合理的动作。
二、电气控制系统组成

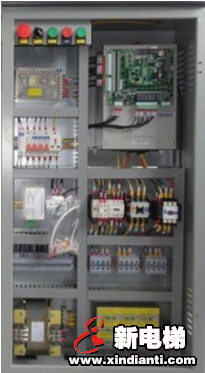

控制柜：
对于有机房电梯，控制柜就安装在机房内，一般位于曳引机旁边。

电气控制几乎所有的元器件都安装在控制柜内，同时控制柜也是操作者最常使用的部件，比如进行电梯相关操作、试验等，所以电梯安全技术规范TSG T7001-2009专门对控制柜的空间距离提出相关要求。

对于无机房电梯，就不能再称谓控制柜，而是紧急操作和动态测试装置，电梯安全技术规范TSG T7001-2009对其要求如下：

位置显示：
一般包括厅门处显示与轿厢内显示。其目的是指示电梯的实际位置，并显示给乘客。

操作装置：
一般包括轿厢内操作装置、厅门处操作装置与轿顶操作装置，分别如下图所示。





其目的都是对电梯进行操作，不同处就是不同位置的操作装置的权限不同、操作人员不同，下面主要列出电梯安全技术规范TSG T7001-2009对轿顶操作装置的相关要求。

可以看出，轿顶操作装置的权限最大、操作要求最高，同时也对操作装置的形式提出了要求，其目的就是防止误操作、最大限度保护位于轿顶的人员。
平层装置：
我们在乘坐电梯时，电梯总会在合适的高度停止并打开轿门、层门，之所以有如此的精度，主要就是依靠平层装置。平层装置主要分为磁感应板（一般安装在轿顶）和隔磁板（一般安装在井道内），两者相互配合，完成对电梯运行位置精度的控制。下图依次为磁感应板和隔磁板。
