万用表的使用

一、 万用表的外形

二、 万用表使用前必须做到先检查：

1. 外观是否完好，

2. 电池电源是否正常。

3. 测试棒的导线是否破皮导线外露。

4. 验证万用表是否量程正确和是否损坏。

三、 万用表的组成





万用表是由万用表和测试棒两部分组成

四、万用表不用时





五、 万用表的使用（万用表与测试棒的连接）

通常万用表设计时设置了以下挡位

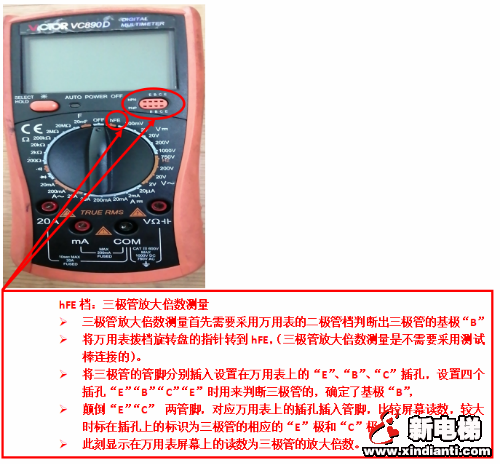

1. hFE档：三极管放大倍数测试档（仅此挡位不需要连接使用测试棒）

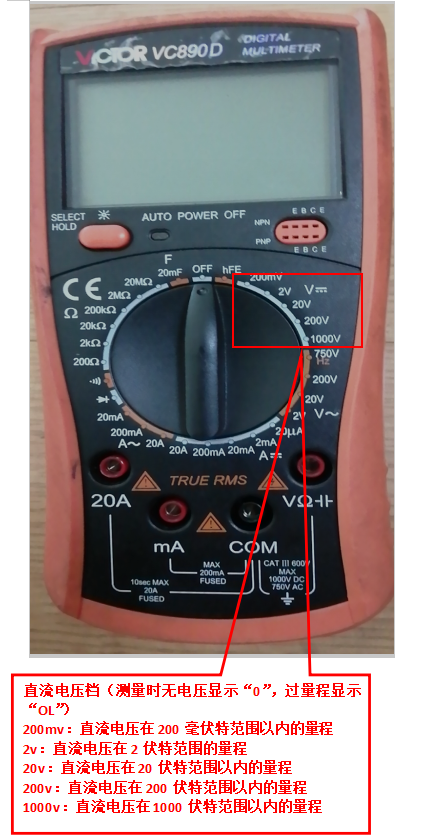

2. DCV-直流电压档

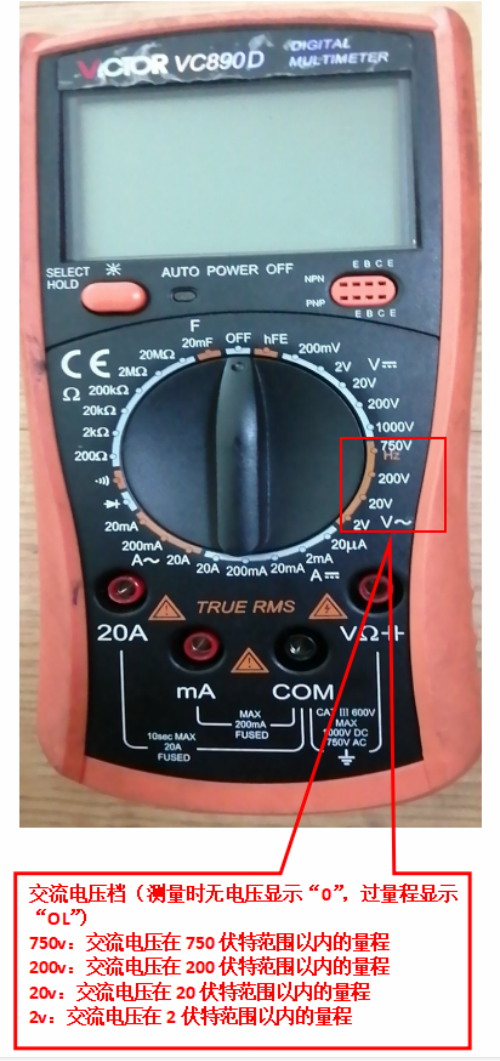

3. ACV~交流电压档

4. DCA-直流电流档

5. ACV~交流电压档

6. 二极管正反向测试档

7. 通断蜂鸣提示档

8. 电阻档

9. 电容档

六、 万用表的量程
